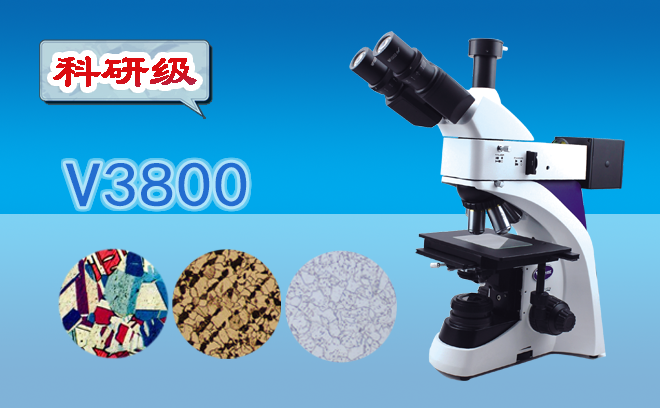

金相顯微鏡的目鏡和物鏡如何搭配使用
- 作者:微儀管理員
- 發布時間:2026-01-14
- 點擊:4
金相顯微鏡通過物鏡與目鏡的協同工作,實現對金屬、合金等材料微觀組織的**觀測。合理搭配目鏡與物鏡,不僅能提升圖像清晰度與分辨率,還能優化操作效率,適應不同觀察需求。本文從技術原理與實踐應用出發,提供系統化的搭配策略。
一、總放大倍數計算與合理范圍
金相顯微鏡的總放大倍數為物鏡倍率與目鏡倍率的乘積。例如,10×物鏡搭配15×目鏡,總放大倍數為150倍。實際使用中,需根據觀察目標選擇合適范圍:低倍(如50-200倍)用于整體晶粒分布、宏觀缺陷分析;中倍(200-500倍)用于晶界識別、析出相觀察;高倍(500倍以上)用于微觀缺陷(如裂紋、夾雜物)或精細結構分析。需注意,過度追求高倍率可能導致視場過小、景深不足,影響整體結構判斷。

二、物鏡與目鏡的匹配對成像質量的影響
分辨率匹配:物鏡的數值孔徑(NA)決定其分辨率,高NA物鏡(如0.9 NA)需搭配高倍目鏡以充分發揮性能。若目鏡倍率過低,可能無法展現物鏡的細節分辨能力;若過高,則可能放大噪聲,導致圖像模糊。
視場與景深平衡:低倍物鏡(如4×、10×)景深較大,適合觀察三維結構或大范圍區域;高倍物鏡(如40×、100×)景深較小,需搭配精細調焦與穩定操作。目鏡的視場角(如標準20mm視場)影響觀測范圍,大視場目鏡可減少觀察時的移動頻率,提升效率。
工作距離與操作安全:高倍物鏡工作距離較短(如油浸物鏡僅0.2mm),需注意避免樣品或蓋玻片碰撞物鏡;低倍物鏡工作距離較長,適合觀察厚樣品或調整焦平面。
三、不同觀察目標的搭配策略
晶粒與相組織分析:中低倍物鏡(10×-40×)搭配10×-15×目鏡,可清晰呈現晶界、析出相分布及整體組織特征。若需區分細小析出相,可選用高NA物鏡(如0.75 NA)與高倍目鏡(如20×)組合。
缺陷檢測(如裂紋、孔洞):高倍物鏡(如50×、100×)搭配15×-20×目鏡,可放大缺陷細節,結合偏光或暗場模式增強對比度。
三維結構與厚度測量:低倍物鏡(如4×、10×)搭配大視場目鏡,可觀察樣品整體形貌;結合Z軸掃描功能,可實現三維形貌重建與厚度測量。
四、照明條件與物鏡選擇的關系
明場照明適合觀察不透明或弱吸收樣品;偏光模式可增強晶界、相界對比度;暗場照明適合觀察表面劃痕、缺陷等。高倍物鏡通常需較強的照明亮度以維持清晰度,而低倍物鏡可適當降低亮度以避免過曝。
五、操作中的注意事項
調焦時先使用低倍物鏡定位,再逐步切換高倍物鏡,避免高倍物鏡直接接觸樣品。
定期清潔物鏡與目鏡表面,避免灰塵或指紋影響成像質量。
更換物鏡或目鏡時,確保齊焦距離一致,避免焦平面偏移。
長時間觀察時,采用可調座椅與符合人體工學的操作姿勢,減少視疲勞。
金相顯微鏡的目鏡與物鏡搭配需綜合考慮總放大倍數、分辨率、視場、景深及觀察目標特性。通過合理選擇物鏡與目鏡的組合,結合照明模式與操作規范,可實現從宏觀到微觀的**觀測。實際應用中,需根據樣品特性(如硬度、厚度、表面狀態)動態調整搭配策略,并借助圖像分析軟件(如ImageJ)進行后期處理與數據驗證,*終提升金相分析的準確性與效率,為材料研發、質量控制提供可靠支持。
