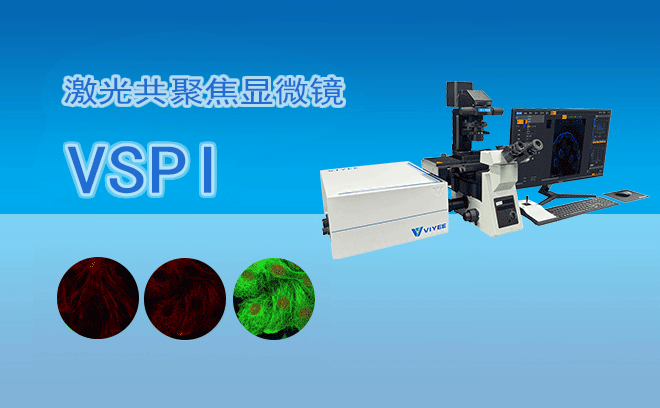

激光共聚焦顯微鏡配備的物鏡是什么樣的
- 作者：微儀管理員
- 發布時間：2025-10-21
- 點擊：8
激光共聚焦顯微鏡的物鏡作為核心光學元件，其設計需滿足高分辨率、寬波長適配及多維成像需求，具體特性可從以下維度解析：
一、高數值孔徑與分辨率優化
物鏡的數值孔徑（NA）直接影響成像分辨率和光收集效率。共聚焦物鏡通常采用復消色差設計，NA范圍覆蓋0.15至1.4，例如10×干鏡NA≥0.45、63×油鏡NA≥1.4。高NA值可突破衍射極限，實現XY方向120nm、Z方向350nm的分辨率，支持納米級結構解析。油鏡通過浸油匹配折射率，減少光散射；水鏡則適配活細胞成像，避免樣本脫水。
二、工作距離與樣本適配性
物鏡工作距離隨放大倍數和NA調整。低倍物鏡（如20× NA0.75）工作距離可達660μm，適配厚樣本或需調整角度的觀察；高倍物鏡（如60× NA1.4）工作距離約170μm，需精確控制以避免樣本損傷。蓋玻片厚度（通常0.17mm）和浸液折射率需嚴格匹配物鏡設計參數，否則會引入球差或色差，降低圖像質量。
三、像差校正與波長適配
物鏡需校正色差、球差等光學像差，確保多波長激光（如405nm、488nm、561nm）的**激發。復消色差設計可覆蓋紫外至近紅外波長范圍（405-1000nm），支持熒光染料（如DAPI、GFP、TRITC）的多色標記。部分物鏡配備溫度/厚度補償功能，適應活細胞或不同溫度下的成像需求，減少熱漂移和機械振動干擾。
四、放大倍數與觀察模式
物鏡放大倍數范圍通常涵蓋2.5×至150×，支持從宏觀形貌到納米結構的跨尺度觀察。低倍物鏡用于快速掃描樣本整體結構，高倍物鏡則深入解析細胞器、亞細胞結構等細節。配合可變倍光學系統（如1-8倍變焦），可實現從微米到毫米級視野的靈活切換，適配不同實驗需求。
五、特殊設計與功能擴展
共聚焦物鏡常集成平場校正，確保視野邊緣清晰度；部分型號支持DIC（微分干涉）模式，增強對比度。針對活細胞成像，物鏡需適配溫控培養裝置，維持樣本活性。此外，物鏡需與共聚焦系統的針孔、探測器協同工作，通過光學切片技術實現三維重構，支持時間序列、光譜掃描等多維成像模式。
六、標準化與質量控制
物鏡設計需符合國際計量標準（如ISO 17636-2），確保溯源性。生產過程中需通過嚴格的光學測試（如分辨率、畸變校正），并配備校準工具（如標準光柵、熒光珠）進行性能驗證。長期使用中需定期清潔鏡面，避免灰塵或油脂影響成像質量，并通過軟件算法補償機械誤差或光漂白效應。
綜上，激光共聚焦顯微鏡物鏡通過高數值孔徑、精確的像差校正、寬波長適配及多維成像能力，成為實現納米級分辨率、三維重構及動態觀測的核心組件，在生物醫學、材料科學等領域發揮著不可替代的作用。
