實驗室選擇什么樣的顯微鏡的物鏡？——從科研需求到技術參數的決策指南
- 作者：微儀管理員
- 發布時間：2025-09-22
- 點擊：35
在生物醫學、材料科學、環境監測等實驗室場景中，顯微鏡物鏡是決定成像質量、檢測效率和數據可靠性的核心組件。然而，面對數十種物鏡類型（如平場、復消色差、長工作距離等）和數百項技術參數（如數值孔徑、放大倍數、覆蓋玻片厚度），許多研究人員常陷入選擇困境：如何根據實驗目標、樣本類型和預算，**匹配Z合適的物鏡？
一、實驗室物鏡的核心參數：如何平衡“分辨率”與“實用性”？
顯微鏡物鏡的性能由一組相互制約的參數定義，實驗室需根據檢測精度、樣本特性、操作便利性三方面需求，找到Z優平衡點。
1. 數值孔徑（NA）：分辨率的“天花板”
定義：NA = n × sinθ（n為物鏡與樣本間介質的折射率，θ為物鏡可接收光線的Z大半角），直接決定光學分辨率（公式：分辨率=0.61λ/NA，λ為光源波長）。
實驗室選型邏輯：
高NA物鏡（如NA≥0.9）：適用于需要觀察亞細胞結構、納米級缺陷或微小晶體的實驗（如熒光顯微成像、超分辨顯微術）。但高NA通常伴隨淺景深（僅零點幾微米）和短工作距離（可能接觸樣本），需配合自動對焦或壓電陶瓷載物臺使用。
低NA物鏡（如NA=0.1-0.3）：用于快速篩查大范圍樣本（如組織切片、金屬表面宏觀缺陷），其景深可達數十微米，可一次性清晰呈現多層結構。
2. 放大倍數：并非越高越好
常見誤區：盲目追求高倍物鏡（如100×）可能因樣本制備不當（如切片過厚）或光線不足導致圖像模糊，反而降低檢測效率。
實驗室選型原則：

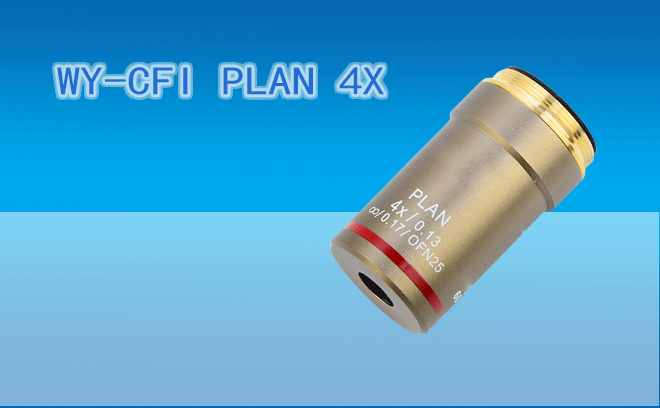

低倍物鏡（4×-10×）：用于樣本定位、大體形態觀察（如全組織切片掃描、材料試樣邊緣檢測），可快速鎖定目標區域。
中倍物鏡（20×-40×）：平衡分辨率與視野范圍，適用于中等尺寸樣本的細節分析（如細胞計數、晶粒尺寸統計）。
高倍物鏡（60×-100×）：僅在需要觀察微米級甚至納米級結構時使用（如病毒顆粒、金屬位錯），需配合油鏡（n=1.515）或水鏡（n=1.33）提升NA。
3. 校正類型：消除像差，還原真實圖像
物鏡的校正能力直接影響成像的色彩保真度和邊緣清晰度，實驗室需根據光源類型和檢測目標選擇：
消色差物鏡：校正紅、藍兩色軸向色差，適用于普通明場觀察（如組織病理學、金屬金相分析），但綠色光可能存在輕微色差。
復消色差物鏡：校正全光譜色差，用于熒光顯微術、多色染色樣本（如免疫熒光標記的細胞），可避免不同顏色熒光信號的錯位。
平場物鏡：通過特殊光學設計補償視野邊緣的像場彎曲，使整個視野（包括邊緣）亮度均勻，適用于大尺寸樣本的全景成像（如腦片、晶圓）。
4. 工作距離（WD）：保護樣本與物鏡的“安全距離”
定義：物鏡前端到樣本表面的距離，長工作距離（LWD）物鏡可避免物鏡觸碰樣本或培養液。
實驗室應用場景：
活細胞觀察：使用LWD物鏡（WD≥2mm）防止壓碎細胞或干擾培養環境。
厚樣本檢測：如植物葉片、動物組織切片，需選擇WD≥5mm的物鏡以容納樣本厚度。
工業檢測：檢測帶有凸起結構的金屬零件時，LWD物鏡可避免物鏡與零件碰撞。
二、實驗室常見場景的物鏡選型方案
1. 生物醫學實驗室：從細胞到組織的多尺度觀察
場景1：活細胞動態成像
需求：長時間觀察細胞分裂、遷移，需避免物鏡接觸細胞或加熱樣本。
選型：
40×/0.6 NA LWD物鏡：平衡分辨率與工作距離（WD≈3mm），配合溫控培養皿使用。
20×/0.4 NA空氣物鏡：用于低倍全景觀察，減少光毒性對細胞的影響。
場景2：組織切片多色熒光染色分析
需求：清晰區分不同熒光標記的蛋白質或細胞結構，避免色差導致信號重疊。
選型：
60×/1.4 NA油鏡（復消色差+平場設計）：Z大化分辨率與視野均勻性，配合多通道熒光濾光片使用。
2. 材料科學實驗室：金屬、陶瓷與聚合物的微觀結構分析
場景1：金屬晶粒尺寸統計
需求：快速測量大量晶粒的尺寸分布，需大視野與高對比度。
選型：
20×/0.4 NA平場消色差物鏡：兼顧分辨率與視野范圍，配合明場照明突出晶界。
場景2：陶瓷材料內部缺陷檢測
需求：觀察氣孔、裂紋等微小缺陷，需高分辨率與深景深。
選型：
50×/0.8 NA長工作距離物鏡：WD≈8mm，可穿透陶瓷表面淺層，結合傾斜照明增強缺陷對比度。
3. 環境監測實驗室：水體、土壤與空氣顆粒物分析
場景1：水中微塑料顆粒識別
需求：區分不同類型塑料（如PE、PP）的形態與顏色，需高對比度與色彩還原。
選型：
40×/0.65 NA復消色差物鏡：校正色差，避免塑料顆粒的偽彩色干擾判斷。
場景2：大氣顆粒物（PM2.5）成分分析
需求：觀察顆粒物表面形貌與化學成分分布，需結合掃描電子顯微鏡（SEM）的背散射電子信號。
選型：
15×/0.3 NA低倍物鏡：用于定位顆粒物在載網上的位置，避免高倍物鏡的淺景深導致定位困難。
三、實驗室物鏡選型的三大誤區與規避策略
誤區1：忽視物鏡與顯微鏡主體的兼容性
后果：物鏡螺紋規格（如RMS、M25）、機械筒長（如160mm、無限遠校正）不匹配，導致無法安裝或成像畸變。
規避方法：
確認顯微鏡主體的物鏡接口類型（如無限遠校正系統需搭配無限遠物鏡）。
優先選擇與顯微鏡同廠商的物鏡（若需跨品牌使用，需驗證兼容性參數）。
誤區2：過度追求高NA而犧牲操作便利性
后果：高NA物鏡（如NA=1.4）的淺景深可能使樣本制備難度激增（如切片厚度需嚴格控制在0.5μm以內），反而降低實驗重復性。
規避方法：
根據樣本制備能力選擇NA值：若切片厚度波動較大（如±2μm），優先選擇NA≤0.7的物鏡。
對厚樣本，采用共聚焦顯微術或光片顯微術替代傳統寬場成像，通過光學切片提升軸向分辨率。
誤區3：忽略物鏡的維護成本
后果：高精度物鏡（如復消色差、超長工作距離）對清潔與存儲要求極高，灰塵或指紋可能導致像差加劇，需頻繁送修。
規避方法：
預算分配時預留10%-15%用于物鏡維護（如專用清潔工具、防塵盒）。
選擇模塊化物鏡設計（如可更換前透鏡的物鏡），降低局部損壞后的更換成本。
在科研競爭日益激烈的今天，顯微鏡物鏡的選擇已從“技術參數匹配”升級為實驗策略設計的核心環節。從生物醫學的活細胞動態追蹤，到材料科學的晶粒缺陷定位，再到環境監測的微塑料成分分析，合適的物鏡能顯著提升數據質量、縮短實驗周期并降低操作風險。實驗室需建立“需求分析-參數對比-場景驗證”的選型流程，避免盲目追求G端或低價，Z終實現性能、成本與易用性的三重優化。記住：每一組精確的顯微圖像背后，都藏著一次科學的物鏡選型決策。
