顯微鏡物鏡參數詳細解讀：從理論到實踐的全指南
- 作者：微儀管理員
- 發布時間：2025-08-28
- 點擊：95

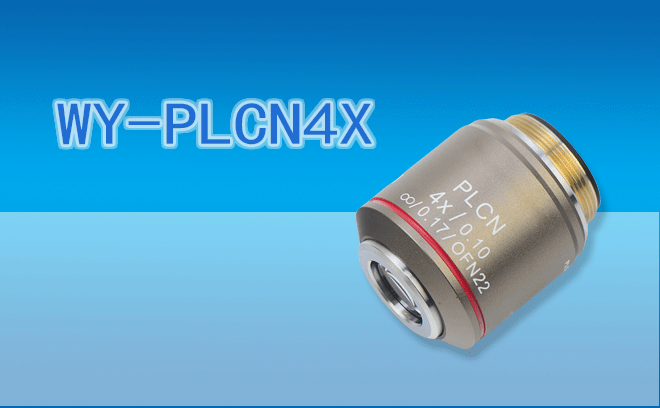

一、物鏡核心參數體系
1. 數值孔徑（NA）
定義：物鏡前透鏡與被檢物體之間介質的折射率與孔徑角（α）半數的正弦之積，即 NA = n × sin(α/2)。
影響：
分辨率：理論極限分辨率 d = λ/(2NA)（λ為光波長），NA每提升0.1，分辨率提升約12%。
光通量：NA2正比于光收集能力，高NA物鏡（如1.4NA）信號強度是低NA（0.3NA）的20倍。
典型值：生物顯微鏡常用0.65-1.4NA，工業檢測物鏡可達0.8-0.95NA。
2. 放大倍數（Magnification）
定義：物鏡將樣本放大的倍數，需與目鏡或相機適配。
關鍵公式：總放大倍數 = 物鏡倍數 × 目鏡倍數（光學顯微鏡）或 × 適配鏡倍數（數碼顯微鏡）。
選擇原則：
細胞觀察：40X物鏡配合10X目鏡，總400X足夠。
半導體檢測：50X物鏡配合2X適配鏡，總100X觀察0.1μm線寬。
3. 工作距離（WD）
定義：物鏡前透鏡到樣本表面的垂直距離，需容納容器或操作工具。
平衡法則：
高NA物鏡（如100X/1.4NA）WD僅0.13mm，僅適合薄載玻片。
長WD物鏡（如50X/0.55NA）WD可達8mm，兼容培養皿或焊接工具。
4. 覆蓋玻璃厚度（CT）
定義：物鏡設計時假設的蓋玻片厚度，標準值為0.17mm。
誤差影響：
蓋玻片厚度偏差±0.05mm，會導致球差增加，分辨率下降30%。
解決方案：
生物樣本：B須使用標準蓋玻片。
工業檢測：選用“無蓋玻片”（NC）設計物鏡，WD預留空間。
5. 齊焦距離（Parfocal Distance）
定義：物鏡與樣本的距離，切換物鏡時無需重新調焦。
行業標準：
無限遠光學系統：齊焦距離45mm（國際標準）。
有限遠系統：36mm（部分工業物鏡）。
操作技巧：切換物鏡后微調≤2%放大倍數的焦距即可。
6. 機械筒長（Mechanical Tube Length）
定義：物鏡后端到目鏡前端的距離，影響光路設計。
主流標準：
生物顯微鏡：160mm（無限遠系統）。
工業檢測：200mm（兼容更大空間操作）。
二、參數間的制約關系
1. NA與WD的矛盾
高NA必然縮短WD：1.4NA物鏡WD僅0.13mm，0.3NA物鏡WD可達15mm。
解決方案：選用“長工作距離高NA”物鏡（如60X/1.2NA WD=0.3mm），通過特殊光學設計平衡分辨率與操作空間。
2. 放大倍數與視場直徑
視場直徑（FOV）：FOV = 視場光闌直徑 / 物鏡倍數。
實例：視場光闌18mm，10X物鏡FOV=1.8mm，40X物鏡FOV=0.45mm。
3. 覆蓋玻璃厚度與像差
球差校正：物鏡通過調整透鏡曲率補償蓋玻片引起的像差。
誤差容忍度：標準物鏡允許蓋玻片厚度偏差±0.03mm，超過則需使用校正環調整。
三、應用場景參數選擇
1. 生物醫學觀察
細胞結構：優先高NA（1.3-1.4NA）物鏡，配合油鏡提升分辨率。
活體樣本：選用長WD（3-5mm）物鏡，避免壓碎樣本。
熒光成像：專用熒光物鏡（NA≥1.3）優化激發光收集效率。
2. 工業檢測
半導體檢測：選用高NA（0.9-0.95NA）、低放大倍數（50X）物鏡，平衡分辨率與視場。
裂紋檢測：長WD（10-15mm）物鏡配合暗場照明，突顯0.1μm級缺陷。
3D測量：選用齊焦距離**（≤2μm偏差）物鏡，確保多物鏡切換后坐標一致。
3. 材料科學
金屬晶界：偏光物鏡（配合起偏器）分析晶格取向，NA≥0.7。
納米材料：超分辨物鏡（NA≥1.4）結合STED技術，突破衍射極限。
四、物鏡維護與校準
1. 日常保養
清潔流程：
用高壓氣Q吹除表面灰塵。
蘸取99%酒精的專用棉簽輕擦前透鏡，方向從中心向外螺旋。
干燥后用光學試紙確認無殘留。
禁忌：禁止使用丙酮或鏡頭紙直接擦拭，避免損傷鍍膜。
2. 機械校準
齊焦距離調整：
將樣本調至清晰。
切換至另一物鏡，用微調旋鈕使圖像清晰。
記錄所需調焦量，通過物鏡壓圈調整齊焦距離。
光軸校準：
使用星點板檢測，確保星點擴散均勻，無像散。
3. 光源匹配
LED光源：色溫穩定在5000K±200K，避免色差。
汞燈/鹵素?zé)簦盒柰ㄟ^光柵調節波長，匹配物鏡的熒光激發帶。
五、常見問題解答
Q1：高NA物鏡一定更適合所有場景嗎？
A：不一定。高NA物鏡雖然分辨率高，但WD短、成本高，適合薄樣本或需要J致分辨率的場景。厚樣本或需要操作空間的場景應優先選擇中低NA長WD物鏡。
Q2：物鏡倍數越高，成像越清晰嗎？
A：不是。超過物鏡NA對應的分辨率后，放大倍數提升只會擴大無效像素。例如，1.4NA物鏡理論分辨率0.2μm，若相機像素尺寸0.6μm，則40X物鏡已足夠，100X物鏡反而導致像素合并模糊。
Q3：工業物鏡和生物物鏡可以互換使用嗎？
A：可以，但需注意參數匹配。例如，生物物鏡的齊焦距離（45mm）與工業物鏡（200mm）不同，切換后需重新調焦。此外，工業物鏡可能未校正蓋玻片厚度，需調整WD或使用無蓋玻片設計。
顯微鏡物鏡參數的選擇是分辨率、工作距離、操作便利性的平衡藝術。隨著光學技術的發展，物鏡正朝著以下方向演進：
自適應光學物鏡：通過變形鏡實時校正像差，突破蓋玻片厚度限制。
數字自適應物鏡：結合計算成像技術，用軟件補償光學缺陷。
多模態融合物鏡：集成熒光、偏光、相襯等多種觀察模式于一體。
掌握物鏡參數的核心邏輯，結合具體應用場景優化配置，是提升顯微成像質量的關鍵。
