由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

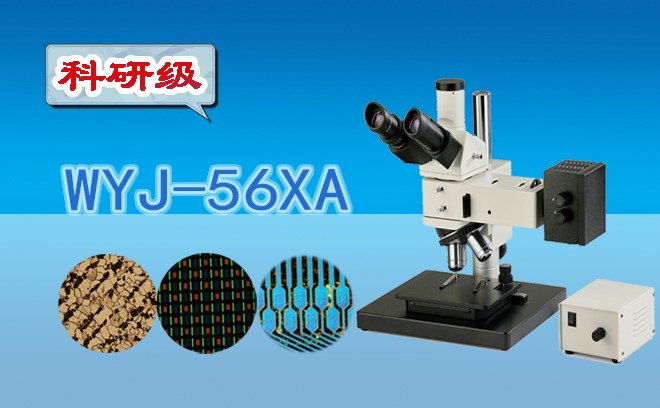

三目正置金相顯微鏡WYJ-56XA采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，可選配暗場裝置和微分干涉裝置，輕易實現暗場觀察、DIC微分干涉觀察等功能。導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件表面的金相組織結構與工件表面質量進行顯微觀察，主要用于精密零件，集成電路，包裝材料等產品檢測。總放大倍數：50X-600X?
三目正置金相顯微鏡WYJ-56XA采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，可選配暗場裝置和微分干涉裝置，輕易實現暗場觀察、DIC微分干涉觀察等功能。導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，適用于不同厚度工件表面的金相組織結構與工件表面質量進行顯微觀察，主要用于精密零件，集成電路，包裝材料等產品檢測。總放大倍數：50X-600X
◆性能特點：
1、立柱高度可調，尤其適合不同高度的大工件金相組織及表面觀察。
2、采用了先進的無限遠光路設計，提供了出色的光學系統。
3、無限遠長工作距離平場物鏡和大視野平場目鏡，視場寬闊平坦清晰。
4、配置了落射與透射兩套照明系統，可觀察透明試樣與不透明試樣。
5、配置了內置推拉式檢偏器與起偏器，適合觀察高反光材料的表面。
6、整機采用了防霉處理，有效保護了鏡頭，延長了儀器的使用壽命。
◆典型應用：
1、分析金屬、礦相內部結構組織
2、電子廠PCB板、芯片檢驗
3、觀察材料表面的某些特性， 如：劃痕、裂紋、噴涂的均勻性
序號 | 名稱 | 技術參數 |
01 | 平場目鏡 | 大視野WF10XΦ22mm |
02 | 長距平場物鏡 | 無限遠PL5X/0.10、 PLL10X/0.25、PLL20X/0.40、PLL40X/0.60、PLL60X/0.80 |
03 | 總放大倍數 | 50X-600X |
04 | 觀察頭 | 鉸鏈式三目 30°傾斜 |
05 | 轉換器 | 五孔(內向式滾珠內定位) |
06 | 粗調調焦范圍 | 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm |
07 | 載物臺 | 底座外形尺寸：300mmX240mm 機械式載物臺外形尺寸：185mmX140mm，移動范圍：35mmX30mm |
08 | 偏光裝置 | 檢偏鏡可360°轉動，起偏鏡、檢偏鏡均可移出光路 |
09 | 落射照明系統 | 亮度可調 鹵鎢燈6V30W 內置視場、孔徑光闌、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置 |
10 | 儀器重量 | 凈重11.0公斤 毛重12.5kg |
11 | 儀器尺寸 | 儀器尺寸42X35X38（cm） 包裝尺寸42X35X52(cm) |
一、顯微鏡選購件：
序號 | 名稱 | 技術參數 |
01 | 測微目鏡 | 10X(Φ22mm) |
02 | 物鏡 | PLL40X、60X、100X（干式） |
03 | 物鏡測微尺 | 0.01mm |
04 | 暗場裝置 | 明/暗場物鏡5X、10X、20X、40X、50X、60X、80X、100X |
05 | DIC微分干涉裝置 | 微分干涉相襯插板 |
二、攝像系統選購：
序號 | 名稱 | 參數及功能 |
01 | CMOS數字攝像頭 | 300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
02 | CCD數字攝像頭 | 140萬、200萬、300萬、500萬、600萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。） |
03 | 高清模擬攝像頭 | 日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能） |
04 | 單反數碼相機 | 佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能） |
三、分析軟件選購：
序號 | 名稱 | 參數及功能 |
01 | 基本測量軟件UV | 可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
02 | 金相分析軟件UV-MA | 包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。 |
03 | 礦相分析軟件UV-K | 通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。 |
04 | 粒度軟件UV-G | 包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。 |
序號 | 名稱 | 主要技術參數 | 單位 | 數量 |
1 | 立柱底座 | 套 | 1 | |
2 | 三目鏡筒 | 只 | 1 | |
3 | 無限遠長距平場物鏡 | PLL5X、10X、20X、40X、60X | 只 | 各1 |
4 | 平場目鏡 | 10X | 對 | 1 |
5 | 落射照明器 | 套 | 1 | |
6 | 移動工作臺 | 套 | 1 | |
7 | 濾色片 | 藍、綠、黃、磨砂 | 片 | 各1 |
8 | 變壓器 | 套 | 1 | |
9 | 備用鹵鎢燈 | 6V/30W | 只 | 1 |
10 | 防塵罩 | 個 | 1 | |
11 | 電源線 | 根 | 1 | |
12 | 產品說明書 | 本 | 1 | |
13 | 產品裝箱單 | 份 | 1 | |
14 | 產品合格證 | 份 | 1 | |
15 | 產品保修卡 | 份 | 1 |
