顯微鏡載物臺的好壞與哪些因素有關系
- 作者：微儀管理員
- 發布時間：2025-09-18
- 點擊：64

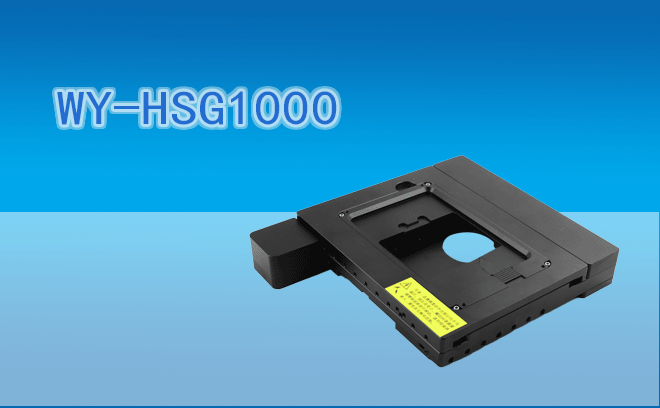

顯微鏡載物臺作為承載樣品、實現**定位與穩定觀察的核心部件，其性能直接影響成像質量、操作效率及設備壽命。從機械精度到材料選擇，從功能設計到環境適應性，載物臺的優劣由多重因素共同決定。本文將從結構穩定性、運動控制、材料工藝、功能擴展性及環境適應性五大維度，解析顯微鏡載物臺性能的關鍵影響因素，為科研與工業用戶提供選型參考。
一、結構穩定性：抗振動與抗形變能力
載物臺的結構設計是其穩定性的基礎，需兼顧輕量化與高剛性，以抵抗外部振動（如實驗室設備運行、人員走動）及自身運動產生的微小形變，確保樣品在觀察過程中保持絕對靜止。
1. 機械架構設計
框架材質：高強度鋁合金或碳纖維復合材料因低密度、高模量特性，成為高端載物臺的**。例如，鋁合金框架通過精密鑄造工藝減少內部缺陷，碳纖維則通過層壓設計優化各向異性性能，均能有效降低振動傳遞效率。
拓?fù)鋬?yōu)化：采用有限元分析（FEA）對載物臺結構進行拓?fù)鋬?yōu)化，去除冗余材料的同時強化關鍵受力部位（如導軌安裝面、樣品承載區），可實現重量減輕30%以上，同時剛度提升50%。
2. 動態平衡性能
運動部件配重：載物臺在X/Y軸移動時，電機驅動產生的慣性力需通過配重塊或動態平衡算法抵消，避免因質量分布不均導致振動。例如，某些設計通過在移動平臺對側添加可調節配重，將振動幅度控制在0.1微米以內。
阻尼系統：集成粘性阻尼或磁流變阻尼裝置，可快速衰減運動停止后的殘余振動。測試數據顯示，優質阻尼系統能將振動衰減時間從0.5秒縮短至0.1秒，顯著提升高倍觀察（如1000×以上）的穩定性。
二、運動控制精度：定位重復性與分辨率
載物臺的運動控制精度直接決定樣品定位的準確性，尤其在活細胞成像、半導體缺陷檢測等需要微米級甚至納米級操作的場景中，高精度運動控制是核心需求。
1. 導軌與傳動系統
導軌類型：交叉滾柱導軌因高剛性、低摩擦特性，成為高精度載物臺的標準配置。其滾動體與導軌面呈90°交叉排列，可承受徑向、軸向及傾覆力矩，定位重復性可達±0.1微米。
傳動方式：滾珠絲杠傳動因無間隙、高效率優勢，廣泛用于需要長行程（如100mm以上）的載物臺；而壓電陶瓷驅動則憑借納米級分辨率（如1納米步進）與亞微米級直線度，成為超分辨顯微鏡的**。
2. 編碼器與反饋系統
線性編碼器：光柵尺或磁柵尺編碼器通過直接測量移動平臺位移，提供絕對位置反饋，避免累計誤差。例如，20位光柵尺編碼器可實現0.001微米級分辨率，滿足半導體光刻對準需求。
閉環控制：結合編碼器反饋與PID控制算法，實時修正電機驅動信號，可將定位誤差從開環控制的±5微米降低至±0.5微米以內，尤其在高速運動（如100mm/s）時仍能保持穩定性。
三、材料與工藝：耐腐蝕性與使用壽命
載物臺長期暴露于化學試劑（如固定液、染色劑）、濕度變化及頻繁機械操作中，材料選擇與表面處理工藝直接影響其耐腐蝕性、耐磨性及使用壽命。
1. 基礎材料選擇
不銹鋼：316L不銹鋼因含鉬元素，具有優異的耐氯化物腐蝕性能，適用于生物實驗室等潮濕環境。其表面可通過電解拋光處理，將粗糙度降低至Ra<0.1微米，減少樣品吸附與交叉污染風險。
工程塑料：聚醚醚酮（PEEK）等高性能塑料因低熱膨脹系數（CTE≈10×10??/℃）與耐化學性，常用于載物臺非承重部件（如蓋板、按鈕）。其自潤滑特性還可降低運動噪音，提升操作舒適度。
2. 表面處理工藝
硬質陽極氧化：鋁合金載物臺表面通過硬質陽極氧化處理，可形成厚度達20-50微米的氧化鋁膜，硬度達HV800以上，顯著提升耐磨性與耐刮擦性。該工藝還可通過染色實現黑色、灰色等低反射表面，減少雜散光干擾。
特氟龍涂層：在載物臺樣品接觸面噴涂聚四氟乙烯（PTFE）涂層，可降低摩擦系數至0.05以下，便于樣品快速定位；同時，PTFE的化學惰性使其能抵抗大多數有機溶劑侵蝕，延長載物臺使用壽命。
四、功能擴展性：兼容性與自動化集成
現代顯微鏡需支持多種觀察模式（如明場、暗場、熒光）與自動化操作（如多位置成像、時間序列采集），載物臺的功能擴展性成為提升設備靈活性的關鍵。
1. 模塊化設計
可更換載玻片夾具：通過快速更換夾具，載物臺可兼容標準載玻片（76×26mm）、培養皿（直徑35-90mm）或定制樣品托盤，滿足生物切片、活細胞培養及材料試樣等不同需求。
電動載物臺擴展：基礎手動載物臺可通過加裝電動驅動模塊（含電機、控制器與軟件接口），升級為電動載物臺，支持編程控制與自動化掃描，降低操作門檻并提升重復性。
2. 接口與通信協議
標準化接口：載物臺應提供USB、RS-232或以太網接口，支持與顯微鏡主機、攝像頭及第三方軟件（如ImageJ、MetaMorph）無縫集成。例如，采用GPIB或LXI標準的載物臺可實現多設備同步控制，滿足高通量篩選需求。
開放API：提供應用程序接口（API）的載物臺允許用戶開發定制化控制程序，例如通過Python腳本實現自動聚焦、多位置成像與數據分析流程整合，顯著提升實驗效率。
五、環境適應性：溫度與濕度控制
在極端環境（如低溫冷凍顯微鏡、高溫材料試驗）或高濕度實驗室中，載物臺需具備特殊設計以維持性能穩定，避免因環境變化導致形變或功能失效。
1. 溫度適應性
低溫載物臺：用于冷凍電子顯微鏡（Cryo-EM）的載物臺需集成液氮冷卻系統，將樣品溫度穩定在-196℃至-160℃之間。其材料需選擇熱膨脹系數匹配的合金（如因瓦合金），避免低溫收縮導致運動卡滯。
高溫載物臺：材料高溫試驗中，載物臺需耐受500℃以上高溫，同時保持運動精度。采用陶瓷導軌（如氧化鋯）與高溫潤滑脂（含二硫化鉬）可實現長期穩定運行，壽命達1000小時以上。
2. 濕度控制
密封設計：在潮濕環境（如海洋生物研究）中，載物臺需通過密封圈（如氟橡膠O型圈）與防塵罩隔離濕氣，防止導軌生銹或電機短路。部分設計還集成干燥劑腔體，自動吸收內部水分，維持濕度<60%RH。
防凝露加熱：低溫啟動時，載物臺內部集成加熱膜可快速提升溫度至露點以上，避免冷凝水形成。例如，某設計通過PID控制加熱膜功率，將升溫時間從30分鐘縮短至5分鐘，顯著提升設備可用性。
顯微鏡載物臺的性能優劣由結構穩定性、運動控制精度、材料工藝、功能擴展性及環境適應性五大因素共同決定。選型時，用戶需根據具體應用場景（如生物成像、材料檢測或半導體制造）明確核心需求：例如，生物實驗室需優先關注耐腐蝕性與防污染設計，而工業檢測場景則更看重定位重復性與高速運動性能。未來，隨著壓電陶瓷驅動、人工智能定位算法及自適應環境控制技術的融合，載物臺將向更高精度、更智能化方向演進，為顯微成像技術開辟新的應用邊界。
